星型卸料裝置
星型卸料裝置

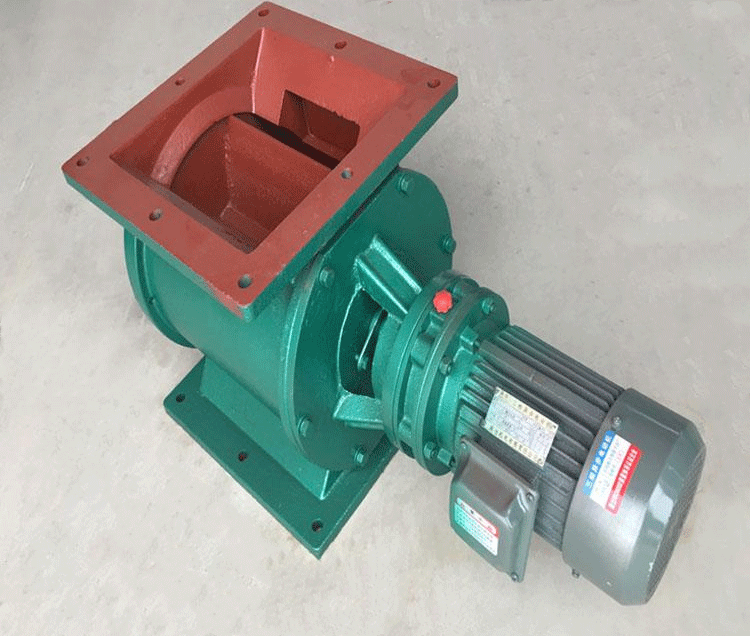

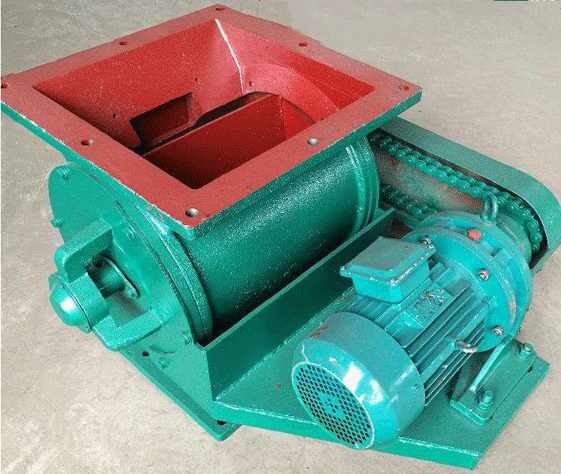

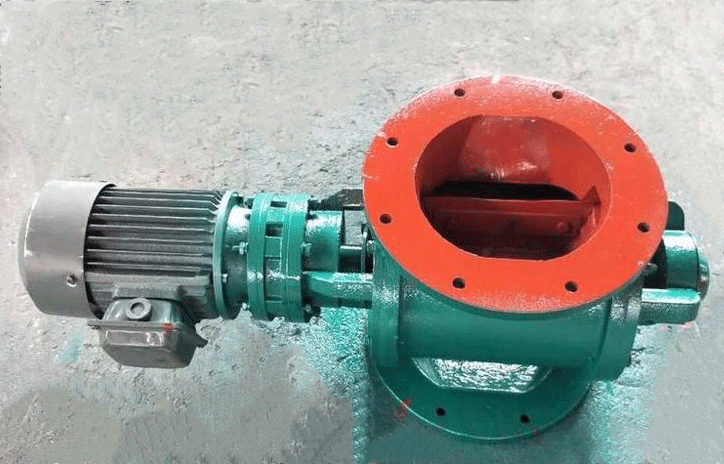

YJD星型卸料裝置

YJD星型卸料裝置又名電動卸灰閥，它由電機、齒差行星減速器(X)或針輪擺線減速機(Z)與 轉龍式卸料器三部分組成。共有兩個系列，60種規格。進出口法蘭方形的為A型，圓形的為B型。 本

在線咨詢
產品詳情

YJD星型卸料裝置又名電動卸灰閥，它由電機、齒差行星減速器(X)或針輪擺線減速機(Z)與 轉龍式卸料器三部分組成。共有兩個系列，60種規格。進出口法蘭方形的為A型，圓形的為B型。
本卸料裝置是除塵設備排灰、送風和其它設備給料的主要設備，適用于粉狀物料和顆粒狀物料。為環保、 冶金、化工、糧食、食品等工業部門廣泛應用。
本機特點：
1、結構緊湊，造型美觀，使用方便。
2、運轉平穩，噪音低。
3、由于軸承、齒箱離開殼體一段距離，對于高溫、潤滑都有較大改善。
4、本廠也可按用戶要求設計制造。
5、本產品在出廠前，已注有針輪擺線減速機專用潤滑脂，請定期檢查加油。

YJD星型卸料裝置技術參數
數 據       型 號
名 稱		 YJD
2		 YJD
4		 YJD
6		 YJD
8		 YJD
10		 YJD
12		 YJD
14		 YJD
16		 YJD
18		 YJD
20		 YJD
26		 YJD
30		      YJD
40		 YJD
50
卸料量l/r 2 4 6 8 10 12 14 16 18 20 26 30 40 50
r/min Z型 25-40
工作溫度℃ T≤80°C         T≤200°C
物料 粉狀，顆粒狀
電機 型號 Y801-4 Y802-4 Y90S-4 Y90L-4 Y100L.-4 Y100L.-4 Y112M-4 Y132S-4
KW 0. 55 0. 75 1.1 1.5 2.2 3 4 5
r/min 1390 1400 1430 1430 1430
重量kg 53 71 86 101 121 141 161    181 191 221 251   301 491 681

YJDA型星型卸料裝置技術參數
型號 A B C E F M H h ①
YJD02 型 240 200 150 650 420 122.5 225 12 9
YJD04 型 280 230 180 758 526 140 280 15 11
YJD06 型 300 250 200 778 536 150 300 15 11
YJD08 型 320 270 220 798 546 160 320 18 11
YJD010 型 340 290 240 880 628 170 340 18 13
YJD012 型 360 310 260 900 638 180 360 18 13
YJD014 型 380 330 280 920 648 190 380 20 17
YJD016 型 400 350 300 960 678 200 400 20 17
YJD018 型 420 370 320 980 688 220 440 22 17
YJD020 型 440 390 340 1000 698 230 450 22 17
YJD026 型 500 450 400 1150 740 260 520 24 17
YJD030 型 600 490 440 1190 755 280 600 24 17



型號 A B C E F M H h ①
300X450 440 395 300 1120 690 225 450 20 12-018
300X460 400 360 300 1090 680 230 460 20 12-018
300X500 400 360 300 1090 680 300 500 20 12-018
400 X 600 550 500 400 1300 960 300 600 20 12-018
400 X 600 530 480 400 1400 1000 300 600 25 12-018
500 X 680 630 585 500 1510 1100 340 680 25 12-018

YJDB型星型卸料裝置技術參數
型號 φA φB φC E F M H h φ
YJD02 型 250 210 150 650 420 122.5 225 12 9
YJD04 型 280 240 180 758 526 140 280 15 11
YJD06 型 300 260 200 778 536 150 300 15 11
YJD08 型 320 280 220 798 546 160 320 18 11
YJD010 型 340 300 240 880 628 170 340 18 13
YJD012 型 360 320 260 900 638 180 360 18 13
YJD014 型 380 340 280 920 648 190 380 20 17
YJD016 型 400 360 300 960 678 200 400 20 17
YJD018 型 420 380 320 980 688 220 440 22 17
YJD020 型 440 400 340 1000 698 230 450 22 17
YJD026 型 500 460 400 1150 740 260 520 24 17
YJD030 型 600 500 440 1190 755 280 600 24 17

型號 A B C E F M H h φ
φ300X450 440 390 300 1120 690 225 450 20 12-022
φ350X500 490 445 350 1200 700 250 500 25 12-022
φ400X500 520 480 400 1200 700 250 500 25 12-022
φ500X680 630 580 500 1500 1100 340 680 25 12-022
卸料量參數對照表

機型號 r/min L/min m3/h 機型號 r/min L/min m3/h
2 34 68 4. 08 16 34 544 32.64
6 34 204 12.24 18 34 612 36. 72
8 34 272 16. 32 20 34 680 40. 80
10 34 340 20.40 20 34 884 50.64
12 34 408 24. 48 30 34 1020 61.20
14 34 476 28.56

 注：填充系統φ=0. 5-0. 8
星型卸料裝置使用及維護
1、本機適用于連續工作制，允許正反向運轉。
2、輸出軸和輸入軸與其它零件配合時，不允許直接錘擊，以防損壞。
3、在運輸及安裝過程中，應保持平穩，避免碰撞，以免造成殼體斷裂、變形等。
4、本機在出廠前減速機已注足潤滑油00號潤滑脂，卸灰閥已注足鋰基潤滑脂。投入使用后 6-10個月內，傳動及軸承部位應補充或更換油脂。若在環境溫度較高、潮濕或空氣中灰塵過多時，應適當縮短抽油時間。
5、在使用過程中，如設備出現沿軸向漏風、漏灰等現象，可緊固壓料蓋螺絲（3、11）或從新更換石棉盤根（17、18）再壓緊料蓋即可。
6、在運轉過程中，避免因物料顆料大，粘接力強引起的設備超載運輸，或除塵器中遺留異物造成的設備卡殼或電機短路而導致設備損壞，建議用戶及時檢查并加裝過載保護裝置。
星型卸料裝置維修與拆裝
1、我廠生產的各種型號卸料裝置，內部結構相同，因此其拆卸與裝配工藝順序基本相同，拆卸前應先分離減速電機與卸料閥體的連接。
2、拆卸：首先松開軸承壓蓋（16）卸下緊固螺絲（15）及止退墊（14）取下后端蓋（10）和葉輪（8）然后依資依次分解（7、6、2）等部件。
3、裝配：裝配前將全部零件清洗干凈，裝配順序與拆卸相反。
