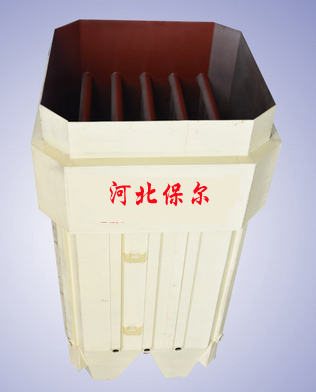

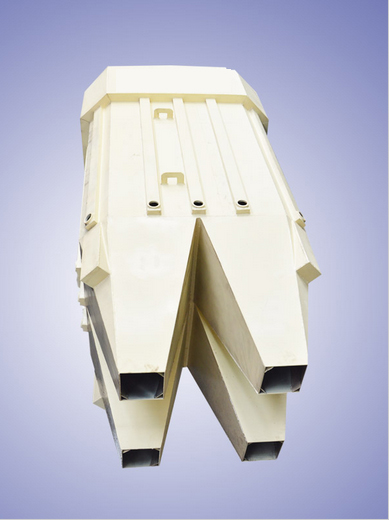

立式烘干機主要用于烘干成型后的煤球，是為了解決產量低耗能高技術難題，吸收歐洲先進技術并結合我公司多年先進的烘干機設計制造理念和市場需求，經過多年的潛心設計改進后的立式工業型煤烘干機，是基于傳統烘干機改制而成。立式烘干機市面對現今型煤烘干機普遍存在的投資大、占地面積大、故障率高的情況下，針對工業型煤烘干特性，運用低溫大風量及重力原，理經研發設計，工業化實驗、產品換代升級，投入運營大規模等幾個階段，歷經數年取得的成功產品。在產品中充分體現了使用創新，拓展效能，降低成本，提高質量，立式烘干機安全生產和保護環境，是型煤生產線中理想的干燥設備。適用物料：煤球、礦粉球、螢石球、鐵粉球等顆粒狀物料
二、立式烘干機的工作原理
成型后的“水球”由皮帶機輸送到爐頂，由布料裝置均勻分布到爐頂全截面。型煤在其運行軌道上一邊靠重量緩緩下移，一邊與強風進行熱交換。型煤蒸發出來的水分又由強風隨機帶走。型煤經兩個小時左右的蒸發過程達到充分干燥。經濟特點：與現今通用的鏈排式烘干機相比，投資降低1/2、占地面積是其1/5—1/3、能耗及運行費用大幅降低。使用特點：本產品工藝匹配性好，易于在生產線中與其它設備連接和實現自動化，設備操作方便，維護簡單，烘干爐爐體內無機械運動部件，日常無需維護。連續運行。效率高，產量大。
三、立式烘干機工作特點
煤球經過成型機壓制成型后，水分通常在12-14%，經干燥后，其水分降低至2-4%可以滿足強度及儲運要求。在此基礎上，再經適應性改造后，水分可降至小于1.5%。
四、立式烘干機主要技術參數
四、立式烘干機主要技術參數
| 型號 | XY-2000*2000 | XY-2500*2500 | XY-3000*3000 | XY-3500*3500 | XY-4000*4000 |
|
干燥量 （T/h） |
3-5 | 5-8 | 8-12 | 12-15 | 15-20 |
|
干燥時間 （h） |
2-2.5 | 2-2.5 | 2-2.5 | 2-2.5 | 2-2.5 |
|
干燥前水分 （%） |
8-12 | 8-12 | 8-12 | 8-12 | 8-12 |
|
干燥后水分 （%） |
1.5-3 | 1.5-3 | 1.5-3 | 1.5-3 | 1.5-3 |
|
需要動力 （kw） |
22 | 22 | 37 | 45 | 55 |
| 熱風爐耗煤量（kg/h） | ≥100 | ≥130 | ≥160 | ≥180 | ≥210 |
| 熱風溫度范圍（℃） | 200-260 | 200-260 | 200-260 | 200-260 | 200-260 |
|
操作人員 （人） |
1 | 1 | 1 | 1 | 1 |
